详细说明

中型货架TDZX-01

暂无价格
收藏
产品编号 TDZX-01
产品说明


1.组成

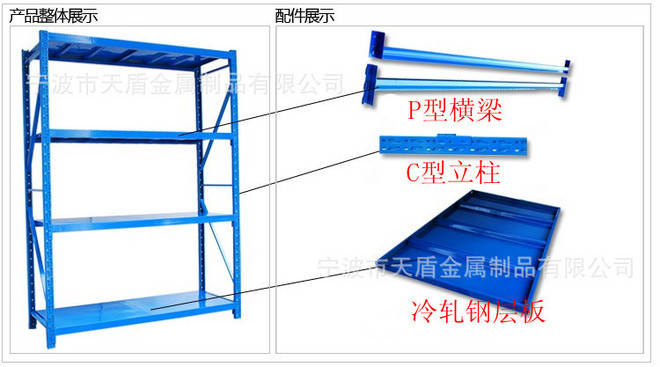

   中型货架:立柱、横梁、托板和层板组成。

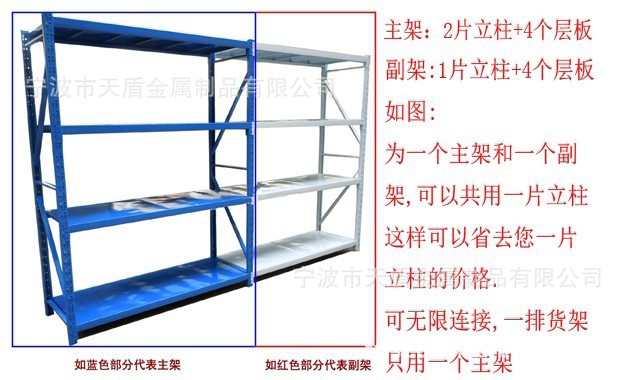

   主架:独立的一组有两片立柱,这样的货架叫做主架。

   副架:如果把几组组装成为一列,那么除了第一组需要两片立柱外,其他的可以和它前面的一组共用一片立柱,这样的货架叫做副架。

  如果是要经常移动的货架,推荐全部使用主架。主副架连接的货架一定要跟着主架移动。

主架:两片立柱(一片立柱:两个立柱加几根横拉斜拉。)

横梁:一层要有两根横梁。

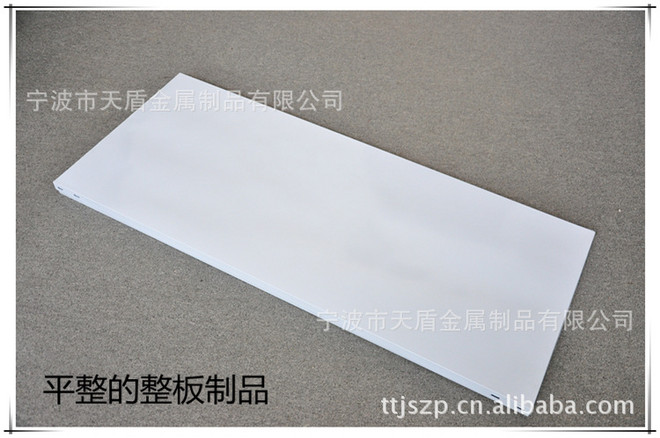

层板:层板是放在两根横梁上面。)

副架:一片立柱(一片立柱:两个立柱加几根横拉斜拉。)

横梁:一层要有两根横梁。

层板:层板是放在两根横梁上面。

规格:2000*600*2000(mm)(可定制)

2.特点

1、安装、拆卸简易,整个货架不采用一个螺栓连接,可采用主、副架连接形式,稳定性强。

2、中A货架顶部、底部采用横梁片连接,用安全销固定,组成框架。柱片采用托架与立柱插接而成,易操作。层板安放于柱片托架之上,采用定位销固定,简单方便。层板承载强度大,在相对长度下最大层载可达250kg/层  层板可按75mm间距自由上下调节。

  货架总高度通常不超过2米,如果使用登高设备,货架高度最多可以达到3米。可单独使用,也可自由拼接成各种排列方式。

3、货架表面处理采用,先抛丸除锈、除油。再经喷塑处理。表面颜色客户可选。货架整体美观大方,坚固耐用。

4、中型货架是企业备件库、事业单位仓库理想的更新替代产品。

 3.工艺流程:

  原材料选用宝钢冷轧钢通过设计定型→材料选购→剪切开料→冲压→模压折弯→电焊加工→前处理脱脂→水洗→除锈→水洗→表调→磷化→热水洗→钝化→脱水干燥→喷塑→固化→产品安装→成品包装→现场安装.

4.表面处理:

  表面静电喷涂处理经过黑坯——除去表面脏物——热水洗——预脱脂——脱脂——水洗——水洗——表面调整——磷酸盐处理——水洗——纯水洗——喷塑——流平固化——成品,封闭式九工位前处理,克服了手工业质量不稳定之弊端,保证了各种质量指标的稳定性和可靠性.


5.孔型

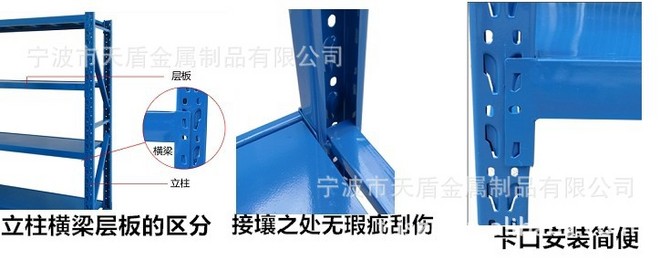

 不同类型货架采用不同的孔型,以便横梁的挂接。对于中型货架,较多采用的是梯形孔和蝴蝶孔。梯形孔冲压方便,便于客户进行二次扩充;蝴蝶孔美观大方,牢固易安装。

6.安装步骤


1.竖起一个柱片,在底部蝴蝶孔出插入两根横梁注意对齐。

2.竖起另一个柱片,按步骤1方式插入横梁注意对齐。

3.按照以上插入方式,把其余的横梁按照所需层高依次插入注意对齐。

4.把层板依次放入P型梁上,完成。
